The future of power grids demands
a new approach to voltage regulation.

미래의 전력망은 새로운 방식의 전압 제어를 요구합니다.

SST (Solid-State Transformer)는 이미 그 미래를 현실로 가져왔습니다.

우리는 솔리드 스테이트 트랜스포머(SST)를 적용하여,
기존의 기계식 방식보다 훨씬 더 빠르고, 효율적이며, 안정적인 전압 제어를 구현했습니다.

이는 단순한 전압조정 장치가 아니라, 실시간 데이터 수집과 보호 기능을 통합한 지능형 전력 관리 솔루션입니다.

정밀한 전압 제어
향상된 효율
스마트한 전력 관리
SCROLL

Core Functions and Performance

Why SST Voltage Regulator?

SST 기반 전압제어기는 반도체 스위칭 기술로
전력을 제어하여, 기존 OLTC(부하탭변환기)보다
빠른 응답성과 안정성을 제공합니다.

또한 전력 최적화를 통해 불필요한 소비전력을 줄이고,
설비의 수명과 전력 효율을 향상시킵니다.

Key Features

±10% 이내
정밀 전압 보정

높은 정확도로 전압을 제어하여
안정적인 전력 공급

전기요금 절감을 위한
에너지 최적화

스마트한 전력 관리로 에너지 효율성 극대화

고급 보호
메커니즘 내장

과전류·과전압·단락 보호로 안정성 보장

실시간
데이터 모니터링

전압·전류·역률·전력 품질 실시간 감시

바이패스 모드로 비상 시
연속 전력 공급 보장

비상 상황에서도 안정적인 전력 공급 유지

모듈형 설계로 다양한 환경에
손쉬운 적용

데이터센터, 산업 플랜트, 재생에너지 현장에 맞춘 유연한 설치 및 확장

Performance Highlights

Fast Response

ms 단위 전압 보정,
기계식 대비 월등히 빠른 제어

High Efficiency

시스템 효율 98% 이상 유지

Durability

장시간 무정지 운전 및
유지보수 비용 절감

Scalability

200 kVA에서 수 MVA까지
다양한 용량 확장 가능

Reliability

기술적 신뢰성

성능 저하 없이 안정적으로 전압을 제어합니다.

전력 반도체 기반
배전 변압기 전압 제어기

사용 수명: 10년
보증 기간: 2년

노화에 따른
성능 변화

제어기는 IGBT 및 SiC 전력 반도체를
사용하고 디지털 방식으로 제어되므로,
기계적 마모가 없으며 노화로 인한
성능 저하가 발생하지 않습니다.

내구성과 안정성

전압 변화 시 돌입전류(Inrush Current)
영향이 없으며 제어기의 디지털 제어 기술은 회로 보호와 바이패스 기능을 제공하여,
장애 발생 시 기존 변압기를 동일 전압으로
계속 사용할 수 있도록 지원합니다.
정전이 발생할 경우 장치 보호 기능이 작동해, 제어기 고장 위험을 최소화합니다.

Reliability

에너지 절감 솔루션

모든 배전용 변압기 사용자에게 이 시스템을 도입하면
전력 사용을 5% 절감할 수 있습니다.

항목 기존 전력 시스템 자동 전압 제어
제어 방식 변압기 비율 고정(60:1), 실시간 자동 보정 없음 SST 기반 자동 전압 제어·디지털 제어
정격/출력 설정 22,900 V → 380 V 고정 목표 380 V (사용자 설정 가능, 출력 목표 중심 제어)
2차 전압(실제) 약 368~420 V (부하·계통 상태에 따라 변동) 설정값의 ±10% 범위 내 유지
응답 속도 실시간 보정 없음 <1ms급 보정으로 미세 변동 즉시 대응
수요 반영/튜닝 수요 미반영 → 과전압 구간 빈번 데이터 기반 예측·튜닝
에너지 효과 전압 의존형 부하 손실 증가, 불필요 소비 과전압 시간 단축 → 전력 사용 0~약 5% 감소
설비 영향 열 스트레스↑, 장기 신뢰성 부담 과열·고장 위험도 완화, 안정 운전

적용 대상

22.9 kV 배전 변압기가 설치된 부지/건물

설치 방법

기존 변압기 교체 없음.
자격 기술자가 1,000 V 이하 3상 피더에
직렬 연결 설치
* 3상 피더: 변압기 2차 → 메인 배전반 사이

설치 시간

약 2시간 (현장 여건에 따라 변동)

* 절감률은 현장 부하 특성 · 배선 상태 · 초기 전압 세팅에 따라 달라질 수 있습니다.

* 설치 진행시 정전 후 진행 됩니다.

Architecture

SST 내부 구조

6가지 핵심 컴포넌트로 구성된 첨단 시스템 아키텍처

Hybrid SST

능동형 전력품질 보상

CROCUS는 실시간 전력품질 감지를 통해 설비 이상과 과열, 전력손실, 화재 위험 등을
근본적으로 차단하여 설비 효율과 수명을 향상시킵니다.

Key Features

전압·전류 파형 실시간 감지

초고속·고해상도 측정으로 일반 방식으로는 어려운 미세 파형 왜곡과 불균형까지 분석 디지털 신호 처리 기반의 정밀 전력품질 분석 제공

전압 불균형 해소

3상 전력 설비의 전압 크기 불균형을 실시간 보상
고속 제어 모듈로 안정적이고 균형 잡힌 운전 환경 유지

중성점 전류 최소화

LED 조명, 인버터 등에서 발생하는 고조파 전류를 FFT 기반 고속 디지털
신호 처리로 억제 중성선 과부하 및 전력 손실을 최소화하여 깨끗한 파형 유지

지능형 피드백 제어

보상된 전류 파형을 다시 실시간 감시·분석
외부 환경 변화에도 즉각 반응하여 안정적이고 지속적인 전력 공급 보장

대표적 응용 분야 (Hybrid SST)

지중배전반 & 대형 제조공장

도시 배전망의 단상 부하 집중, 상간 불균형 문제 개선

대형 모터·용접기 등 비선형 부하로 인한 중성선 전류 억제

그리드 포밍 인버터

태양광·풍력 단지: 인버터 출력 불평형·역률 문제 해결, 효율 상승 분산자원(DER):
소규모 발전원 부하를 안정적으로 통합

마이크로그리드: 재생에너지·ESS 환경에서 안정적 전압 제공

UPS 무정전 시스템

반도체/데이터센터: 전력품질 유지 및 안정적 전원 공급

병원/의료시설: 전압 불평형·중성선 전류 문제 억제로 민감 장비 보호

철도 전력망

단상 부하 집중으로 발생하는 상간 불평형·중성선 전류 증가 문제 해결

변전소 및 배전망에서의 손실 최소화

Use Cases

활용사례

Proven applications of SST Voltage Regulator in various environments

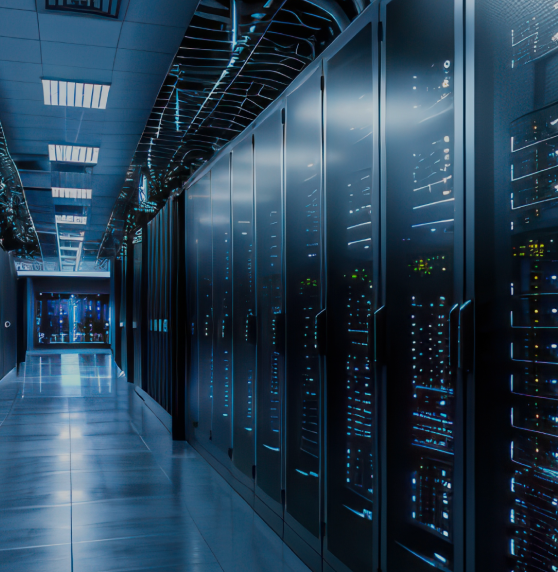

고가용성이 필수인 데이터센터 환경에서 SST 기술이 제공하는 차별화된 가치

Data Center

현재, 전압을 제어합니다.

이제, SST 전압제어기는 건물, 공장, 데이터센터, 재생에너지 발전소까지 아우르는
스마트 에너지 허브로 진화합니다.

전력 품질을 안정화하고, 불필요한 에너지 낭비를 줄이며,
AI 기반 최적 제어를 통해 지속 가능한 전력 생태계를 만들어갑니다.
